Mesa de Corte RZN 3232 SL

Eleve o padrão da sua linha de produção com a Mesa de Corte RZN 3232 SL, um equipamento de alta precisão e desempenho projetado para demandas industriais e de comunicação visual.

Área útil de corte: 3200 x 3200mm
Velocidade de corte: Até 2000mm/s
Alimentação: 14kW / Volt: 380V ± 10%

Sobre o equipamento

Eleve o padrão da sua linha de produção com a Mesa de Corte RZN 3232 SL, um equipamento de alta precisão e desempenho projetado para demandas industriais e de comunicação visual.

Com uma área útil de 320x320cm (3200x3200mm) e velocidade impressionante de até 2000mm/s, este modelo oferece fluxo de trabalho contínuo, inteligência operacional e acabamentos impecáveis através do seu avançado sistema de câmera e controle CNC por EtherCAT.

Seu sistema de 3 cabeçotes multifuncionais com Spindle de 1.8kW integrado e troca automática de ferramentas garante usinagem e corte perfeito em materiais rígidos e flexíveis — desde vinil e papéis até acrílico, MDF, placas de alumínio e espumas de alta densidade.

Seja para prototipagem ou produção industrial em escala, a RZN 3232 SL entrega a combinação definitiva de velocidade, força e qualidade superior.

Destaques e diferenciais

Tecnologia de Controle EtherCAT M7: Ciclo de controle de movimento reduzido a 0,0001s para velocidades de até 2000mm/s e alta dinâmica

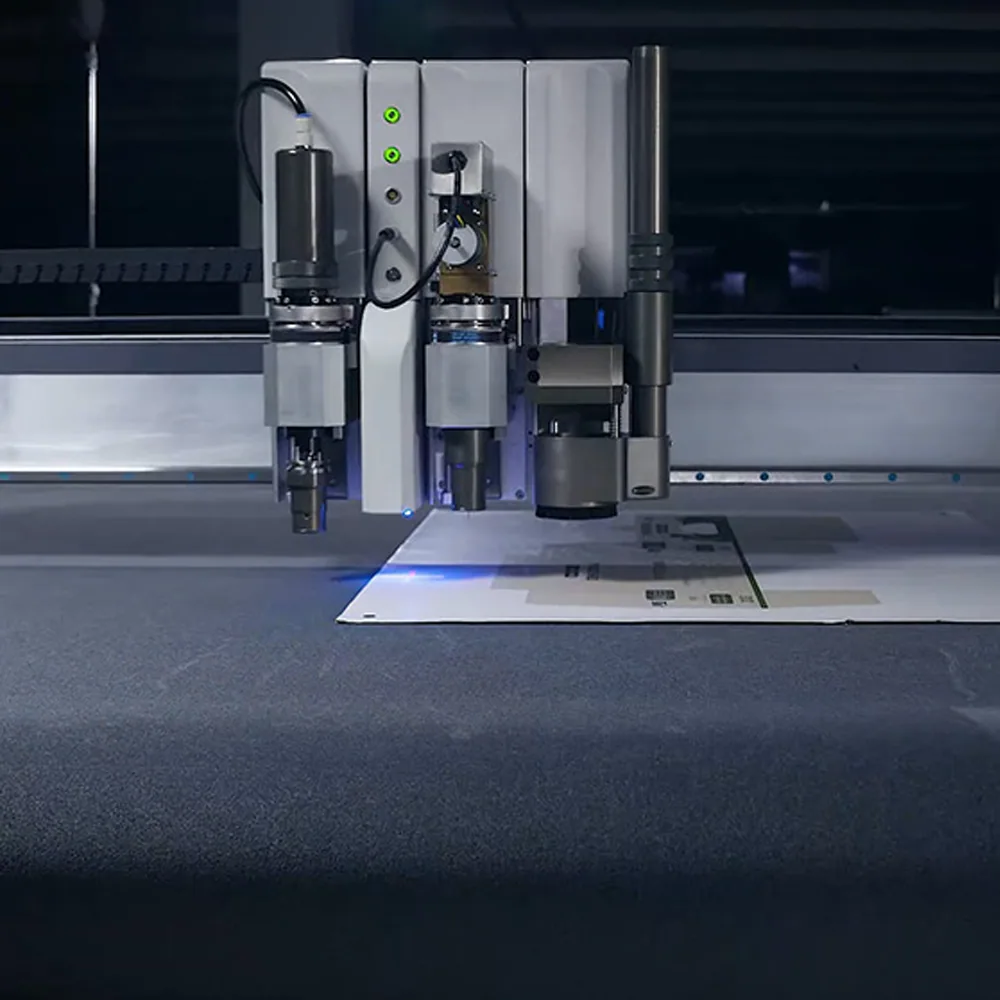

Sistema Triple-Head com Spindle 1.8kW: 3 cabeçotes multifuncionais integrados com spindle de alto torque para fresagem e usinagem
Troca Automática de Ferramentas (ATC & Bit Changer): Modulação automatizada de ferramentas e brocas sem ajuste manual de parâmetros
Calibração e Configuração 100% Automática: Ajuste automatizado de profundidade e zeramento de ferramenta para proteger a mesa e garantir vincos perfeitos
Mesa de Alumínio Aeronáutico com Estrutura Colmeia + Feltro: Painel de altíssima planicidade, resistente a deformações e com fluxo de ar otimizado
Sistema de Vácuo Zoneado de Alta Sucção: Sucção reforçada (mais de 3x superior) com 6 zonas para fixação absoluta do material
Visão Computacional e Código QR: Câmera de alta precisão para alinhamento de corte e contorno com leitura automática de arquivos via QR Code
Sistema Anticolisão e Cortina Infravermelha: Proteção de segurança inteligente com sensores responsivos para preservação do operador e do equipamento
Redutor de Precisão: Precisão extrema no corte de pequenos círculos (a partir de 1mm de diâmetro)

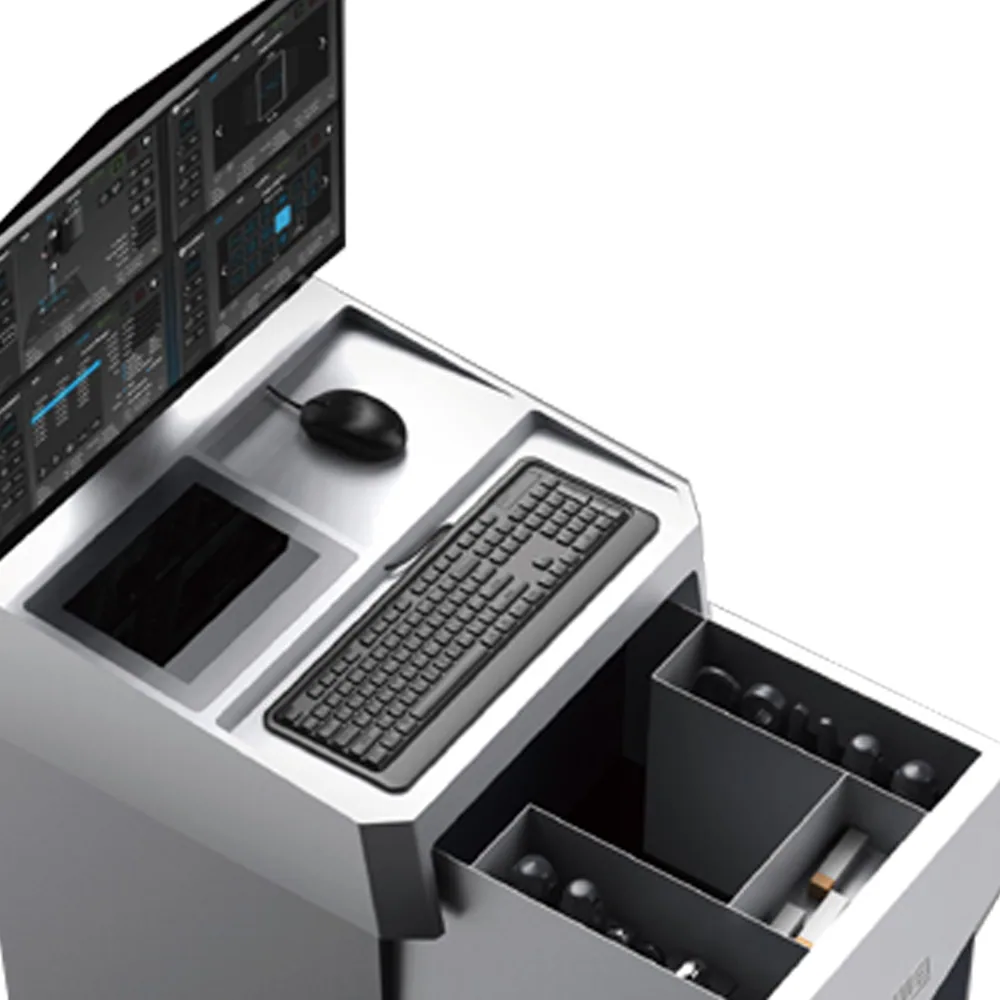

Plataforma de Controle Independente: IHM touch screen amigável com suporte a instalação de PC e conexão via porta Ethernet para diagnóstico remoto

Especificações técnicas

Especificações técnicas: Mesa de Corte RZN 3232 SL Rizon
Dimensões externas da máquina	4260 x 4080 x 1415mm
Área útil de corte (L x C)	3200 x 3200mm
Altura máxima do substrato	Até 50mm (de acordo com a aplicação e ferramenta)
Velocidade máxima de corte	Até 2000mm/s
Interface e Transmissão	Conexão Ethernet (compatível com HP-GL)
Driver / Controle	Servo motor avançado por Barramento + Guias lineares importadas + Dentes helicoidais retificados de folga zero (0-backlash)

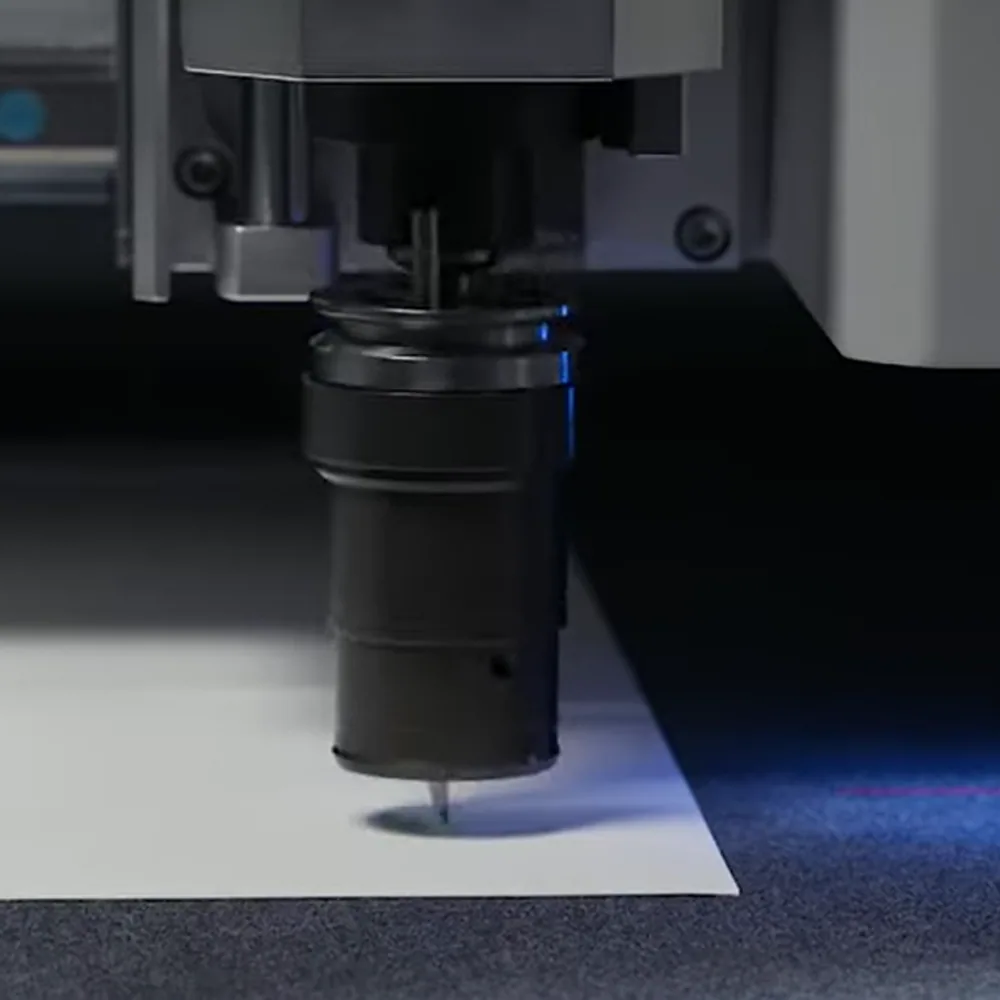

Cabeçotes de Trabalho	3 cabeçotes multifuncionais com troca rápida de módulos
Spindle Integrado	Módulo Router de 1.8kW para usinagem e fresagem de materiais rígidos como PVC, HONEYCOMB, PAPEL ONDULADO
Precisão de Repetição	< 0,05mm
Resolução de Software	0.025mm / 0.01mm / 0.1mm (configurável)
Mesa de Trabalho	Alumínio colmeia aeronáutico + feltro industrial
Alimentação Elétrica / Potência	14kW / Volt: 380V ± 10%

Aplicações e mídias

Versatilidade incomparável para atender aos mercados de comunicação visual, sinalização, displays, embalagens, rótulos e prototipagem industrial, proporcionando acabamentos impecáveis em materiais como:Acrílico (até 20mm), Placas de Alumínio Composto (ACM), Placas de ABS, Placa de PVC Expandido, KT Board, Espumas de Alta Densidade (EVA, EPP, Isopor), Papelão Ondulado, Honeycomb, Chapa de Fibras / Greyboard, Poliondas, Vinil Autoadesivo, Filmes Refletivos e Mídias Flexíveis em Rolo
